Type B54v

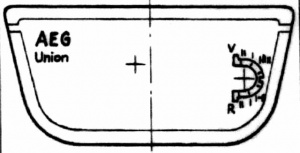

Schematische Darstellung der Deckplatte des B54v-Fahrschalters

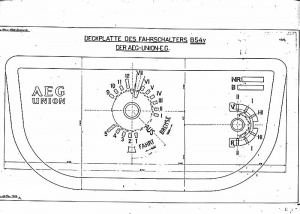

Detaillierte Darstellung der Deckplatte des B54v-Fahrschalters

Allgemeines

Schleifringfahrschalter mit Deckplatte aus Messing

Hersteller

AEG-Union Elektrizitätsgesellschaft

Erste Verwendung

1912 in der Type K

Schaltung

Fünf Serien- (1-5) und vier Parallelstufen (9-12). Sieben Bremsstufen (I-VII). Motorabschaltung auf der Fahrschalterdeckplatte mittels Umkehrhebel. Kreuzschaltung mit Dämpfungswiderstand (Dämpfungswiderstand innerhalb des Fahrschalters an der Umstellwalze). Einzige Fahrschaltertype bei der die Feldanschlüsse vor den Motoranschlüssen liegen (Spule an Oberleitung, Anker an Erde), sieben Widerstandszuleitungen.

Eingebaut in folgenden Typen

E, G, K , P2, P3
